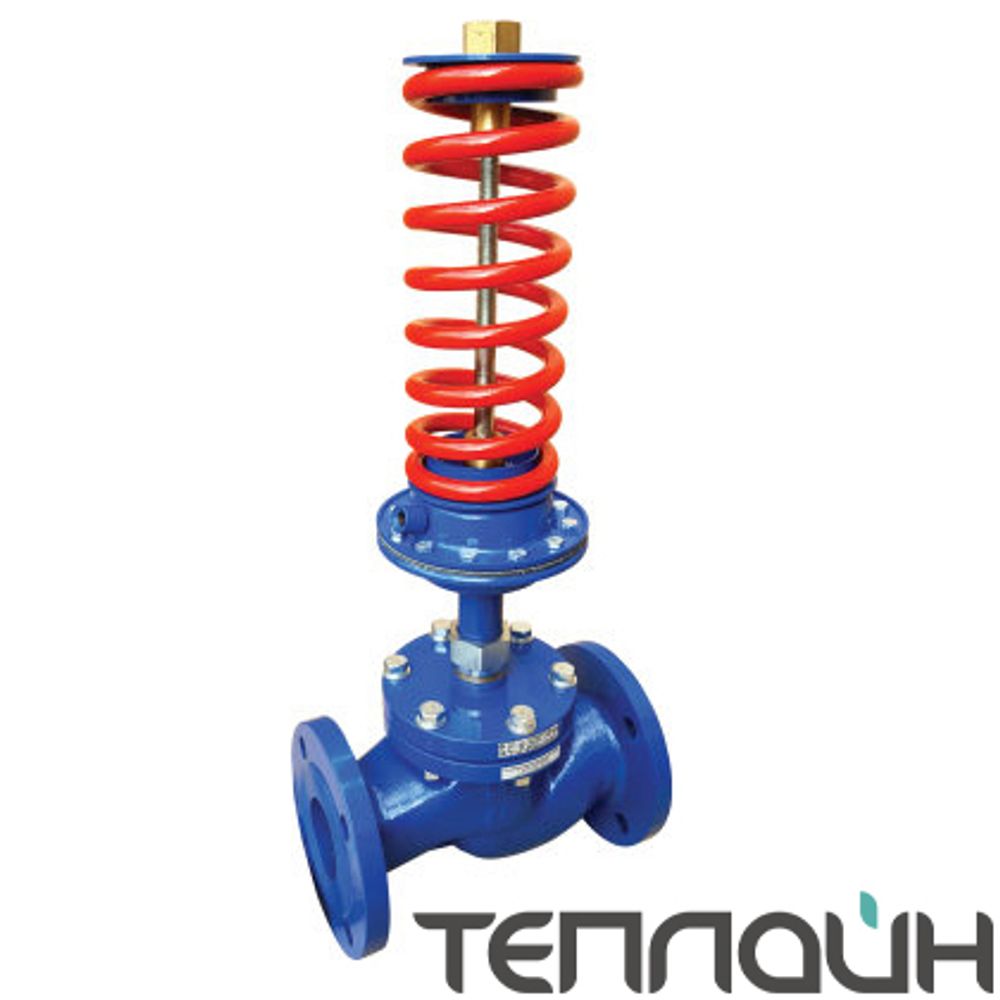

Описание
| Диаметр номинальный DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условная пропускная способность, Kvy, м3/ч | 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0 | 1,6 2,5 4,0 6,3 | 1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10 | 4,0 6,3 10 16 | 10 16 20 25 | 12,5 16 25 32 40 | 25 40 50 63 | 25 40 63 80 100 | 63 100 160 | 100 125 160 200 250 | 160 250 320 | 250 320 400 | 500 800 1250 | 1000 1250 1600 |
| Коэффициент начала кавитации, Z | 0,6 | 0,6 | 0,6 | 0,55 | 0,55 | 0,5 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 | 0,1 | 0,1 |
Номинальное давление, РN, МПа: 1,6; 2,5; 4,0 (4,0 - изготовление по спецзаказу)
Диапазон настройки регулятора, МПа: 0,01-0,07 / 0,05-0,3 / 0,1-0,6 / 0,3-1,2
Относительная утечка в затворе не более 0,1% от Kvy
Тип соединения: фланцевое (тип 21 исполнение В по ГОСТ 33259-2015)
Регулируемая среда: холодная и горячая вода (воздух, жидкие и газообразные среды, нейтральные к материалам регулятора, нефть и нефтепродукты, масла, растворы кислот и щелочей - изготовление по спецзаказу)
Температура регулируемой среды: до 150 °С
Характеристики
Бренд
Энерготехномаш
Страна производства
Россия
Материал корпуса
Чугун СЧ 25 (GG25) / Сталь 25Л (GS-45) / Сталь 09Г2С (9MnSi5) / Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Тип присоединения
Фланец/фланец
Диаметр, мм
20
Давление номинальное, бар
16/25/40 (40 - по спецзаказу)
Рабочая температура, ℃
до +150
Коэффициент начала кавитации, Z
0,6
Условная пропускная способность, Кvу, м³/ч
1,6/2,5/4,0/6,3
