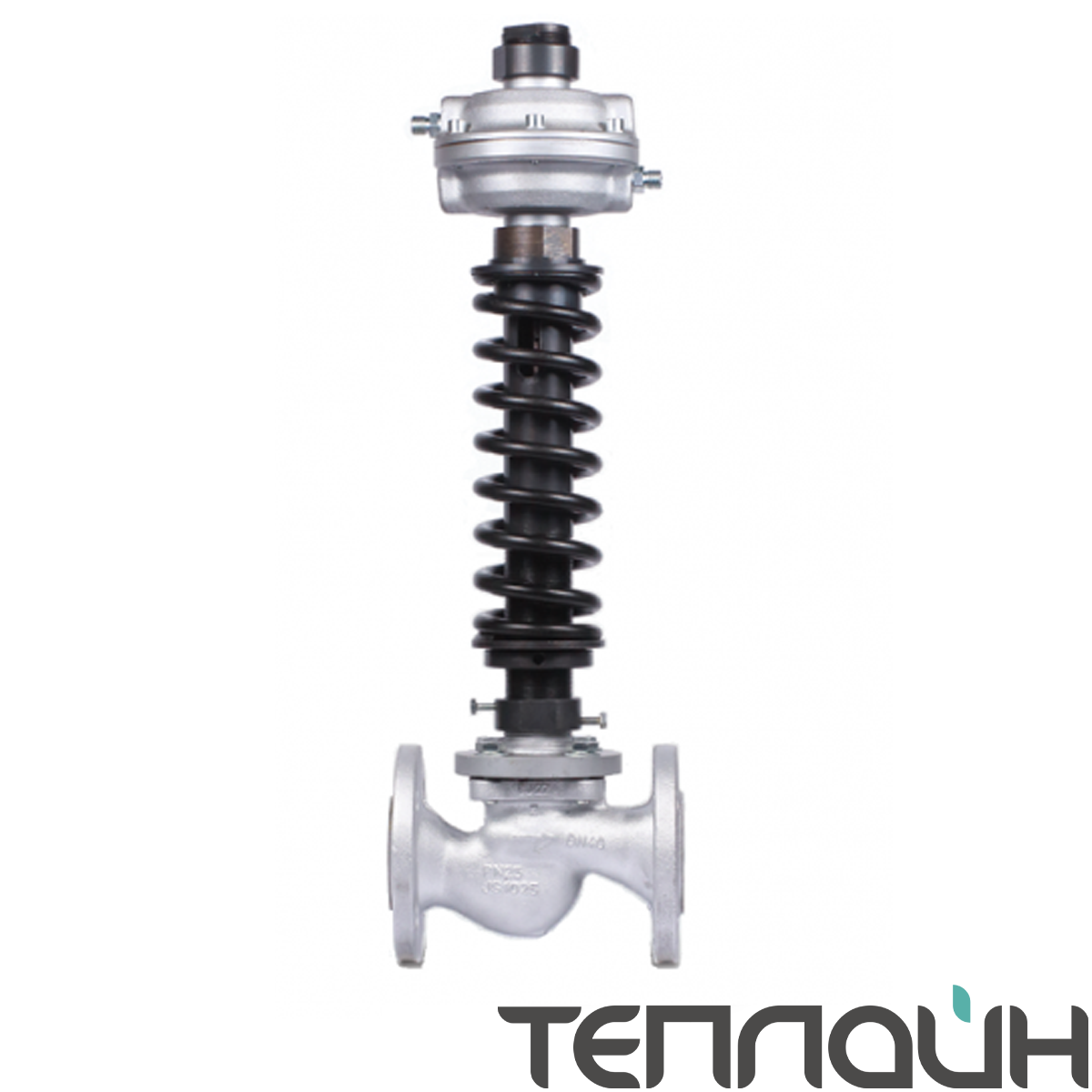

Регулятор давления прямого действия "после себя" (редуктор давления) КПСР РА-А DN 40 PN 40 корпус сталь

(0)

Добавить в сравнение

Цена по запросу

Узнать

Купить в 1 клик

ЦЕНУ УТОЧНЯЙТЕ

Для заказа регулятора давления КПСР заполните опросный лист отправьте на почту info@tepline.com или позвоните по номерам 8 800 201 66 02 или +7 99 66 22 63 00. Мы оперативно ответим на Ваш запрос и подготовим для Вас выгодное предложение.

ТИПЫ РЕГУЛЯТОРОВ

Регуляторы после себя» (РА-А) поддерживают давление на выходе из клапана, а значит превышение настроенного значения приводит к закрытию затвора. При отсутствии давления регулятор полностью откроется, поэтому их еще называют нормально открытыми.

Регуляторы «до себя» (РА-В) поддерживают давление на входе в клапан, а значит превышение настроенного значения приводит к открытию затвора. При отсутствии давления регулятор полностью закроется, поэтому их называют нормально закрытыми.

Регулятор перепада давления (PA-M) прямого действия используется для поддержания заданного перепада давления между подающим и обратным трубопроводом во всей системе технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.

Регулятор перепуска (РА-Р) является автоматическим регулятором для поддержания заданного перепада давления во всей системе технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально закрыт.

Описание

Диаметр номинальный DN	15	20	25	32	40	50	65	80	100	125	150	200
Условная пропускная способность, Kvy, м³/ч	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4 6,3	1,6 2,5 4,0 6,3 8 10	6,3 10 16	10 16 20 25	10 16 25 32 40	25 40 50 63	40 63 80 100	63 100 125	100 125 160	160 280	250 360 450 630

Диапазон настройки давления регулятора (кгс/см2): 0,01..1,2 (0,1..12) МПа

Номер диапазона настройки стабилизирующего давления:

0 – от 0,01 до 0,1 МПа (цвет пружины – СЕРЫЙ)

1 – от 0,04 до 0,16 МПа (цвет пружины – ЖЕЛТЫЙ)

2 – от 0,1 до 0,4 МПа (цвет пружины – КРАСНЫЙ)

3 – от 0,3 до 0,7 МПа (цвет пружины – СИНИЙ)

4 – от 0,6 до 1,2 МПа (цвет пружины – ЧЕРНЫЙ)

Зона пропорциональности: не более 6%

Зона нечувствительности: не более 2,5%

Постоянная времени, сек: не более 25%

Относительная протечка: не более 0,05% от Kvy

Присоединение к трубопроводу: фланцевое (исполнение 1 по ГОСТ 12815-80)

Характеристики

Бренд

КПСР

Страна производства

Беларусь

Материал корпуса

Сталь 20

Тип присоединения

Фланец/фланец

Диаметр, мм

Давление номинальное, бар

Рабочая температура, ℃

до +220
