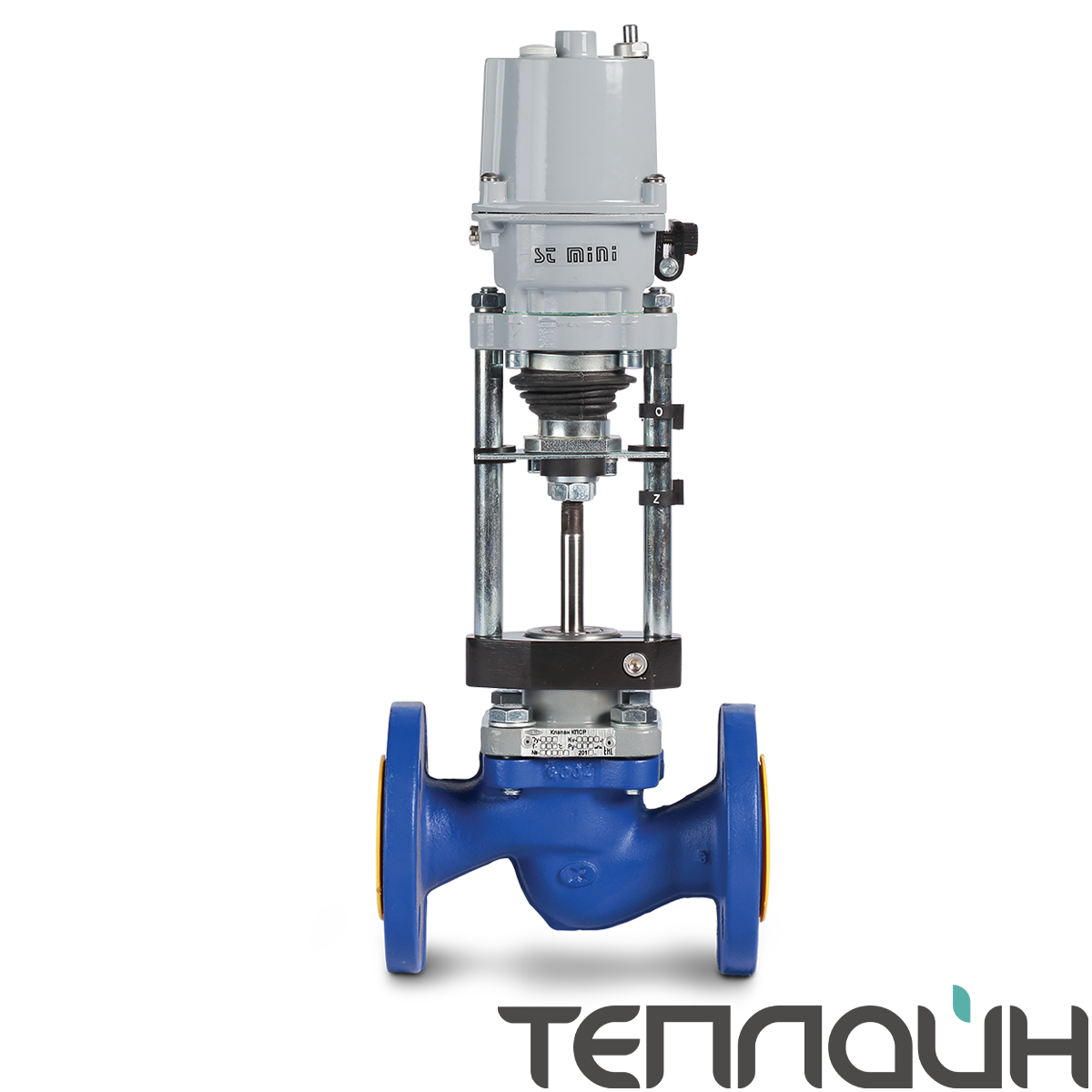

Клапан запорно-регулирующий КПСР 25ч945п DN 40 PN 16 с электроприводом REGADA ST mini (класс герметичности A/VI)

(0)

Добавить в сравнение

В корзине шт Перейти

Купить в 1 клик

ЦЕНУ УТОЧНЯЙТЕ

ООО «ТЕПЛАЙН» является надежным поставщиком оборудования для инженерных систем. Для заказа клапана КПСР заполните опросный лист и отправьте заявку на почту info@tepline.com или позвоните по номерам 8 800 201 66 02 или +7 99 66 22 63 00. Мы оперативно ответим на Ваш запрос и подготовим для Вас выгодное предложение.

СПОСОБ ИСПОЛЬЗОВАНИЯ КЛАПАНА

Клапан запорно-регулирующий 25ч945п с электроприводом применяется для монтажа в тепло- и водоснабжающих системах на холодную и горячую воду или раствор этиленгликоля, температурное значение которой не превышает 150°C, а номинальное давление – до 1,6 МПа. (по запросу заказчика корпус из стали давление 2,5 МПа).

В клапан КПСР 25ч945п входит односедельный проходной клапан и электро-исполнительный механизм (ЭИМ). (по запросу заказчика с ручным приводом).

ДОСТОИНСТВА КЛАПАНА КЗР 25Ч945П

1. Плунжер, который можно заменить, даёт возможность пользоваться одним клапаном с различными пропускными параметрами, а также заменять внутренние элементы без разбора конструкции.

2. Отвечает за такие задачи, как запирание и регулировка. Клапан запорно-регулирующий 25ч945п имеет уровень герметичности – А (согласно ГОСТ 9544).

3. В клапане кзр 25ч945п с электроприводом благодаря наличию затвора с разгрузочной камерой можно работать с приводами более низкой мощности. Такой симбиоз положительно сказывается на долговечности и надежности изделия.

4. Уплотнение штока не требует дополнительных хлопот – фторопластовая манжета с силовым элементом из резины.

5. Возможно применение корпуса из высокопрочного чугуна (PN 2,5 МПа), стали 20 (PN 4,0 МПа) и стали St. 37.0 (PN 2,5 МПа) с сохранением технических характеристик и внутренних деталей клапана.

Описание

Деталь	Материал
Корпус 25ч945п	СЧ 20 , сталь st.37.0, st.20
Крышка 25ч945п	Сталь 20Л
Плунжер 25ч945п	СТ 20Х13
Шток 25ч945п	СТ 95Х18 /СТ 40Х13
Седло 25ч945п	СТ 20Х13
Уплотнение в затворе 25ч945п	Металл-PTFE
Уплотнение штока 25ч945п	Резино-фторопластовое

Условный проход DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
Условная пропускная способность, Kvy, м³/ч*	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4,0 6,3 10	1,6 2,5 4,0 5,0 6,3 8,0 10	6,3 10 16	10 16 25	10 12,5 16 25 32 40 65*	16 25 32 40 50 63 75*	40 63 80 100 135*	63 80 100 125 160 200*	100 125 160 200 250 330*	160 250 360	250 360 450 630	400 630 800 1000	1000 1250 1600

Характеристика регулирования: Линейная, равнопроцентная**, параболическая**
Коэффициент начала кавитации: 0,6 Z
Протечка через закрытый клапан: Класс А по ГОСТ 9544
Условное давление, PN: 1,6 МПа, 2,5* МПа
Рабочая среда: Вода, воздух или водный раствор гликоля
Температура рабочей среды: до +150°C
Присоединение к трубопроводу: фланцевое (исполнение 1 по ГОСТ 12815-80)
Температура окружающей среды: -5°C … +55°C

* - возможны поставки с нестандартными значениями Kvs/Kvy.
** - стандартное исполнение - линейное. Равнопроцентное, параболическое - по запросу

Характеристики

Бренд

КПСР

Страна производства

Беларусь

Материал корпуса

Серый чугун

Тип присоединения

Фланец/фланец

Диаметр, мм

Давление номинальное, бар

Привод

Электропривод REGADA ST mini

Рабочая температура, ℃

до +150

Управление

Трехточечное
