Описание

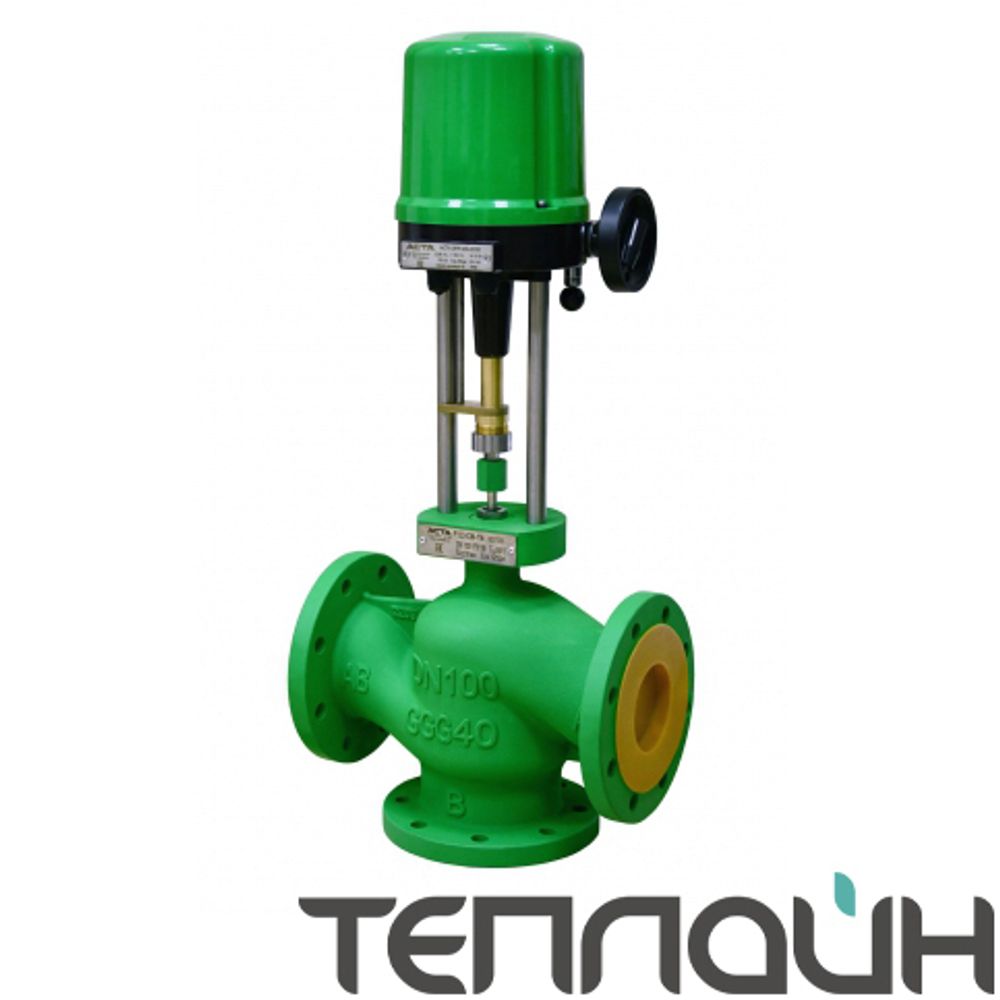

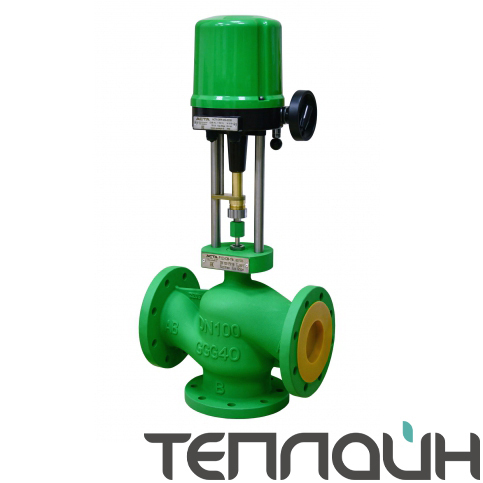

АСТА Р323 ТЕРМОКОМПАКТ – трехходовой регулирующий клапан облегченной конструкции, который управляется электрическим приводом.
Предназначен для точного дистанционного смешивания и разделения рабочей среды. Клапан применяется в стесненных условиях на объектах ЖКХ (котельные, ЦТП, ИТП), в санитарно-технических системах зданий (отопление, вентиляция и водоснабжение).
Особенности конструкции
-
компактные размеры клапана;
-
упрощенная конструкция сальникового узла.
| Номинальный диаметр DN | 15–400 |
| Условное давление PN | 16–25 бар |
| Температура рабочей среды | От -15 °С до 180 °С |
| Рабочая среда | Вода, гликоли, а также другие среды, совместимые с материалами конструкции клапана |
| Характеристика регулирования | Линейная (угловая ветвь потока) |
| Равнопроцентная (прямая ветвь потока) | |
| Пропускная способность клапана, Kvs | 4–1900 м3/ч |
| Компенсация давления | Неразгруженный по давлению |
| Класс герметичности | III класс по ГОСТ 9544-2015 |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015, исп.В |
| Климатическое исполнение | У 3.1 по ГОСТ 15150-69 |
| Тип управления | ЭПР (230V AC, трёхпозиционный сигнал, без обратной связи) |
| ЭПА (230V AC, аналоговый сигнал 4–20мА/0–10В, обратная связь 4–20мА) |
Характеристики
Бренд
АСТА
Страна производства
Россия
Материал корпуса
Высокопрочный чугун
Тип присоединения
Фланец/фланец
Диаметр, мм
65
Давление номинальное, бар
16/25
Рабочая температура, ℃
до +180
Управление
Трехточечное
